Bir binanın girişi, en zor geçen kişi için ne kadar kolaysa o kadar iyi tasarlanmıştır. Standart bel veya boy tipi bariyerler; tekerlekli sandalye kullanan bir çalışan, bebek arabalı bir veli ya da kargo taşıyan bir personel için aşılması imkansız fiziki engellerdir. Engelli geçiş turnikesi, kurumsal turnike sistemleri hattını güvenlikten ve geçiş denetiminden taviz vermeden herkes için erişilebilir hale getirir.

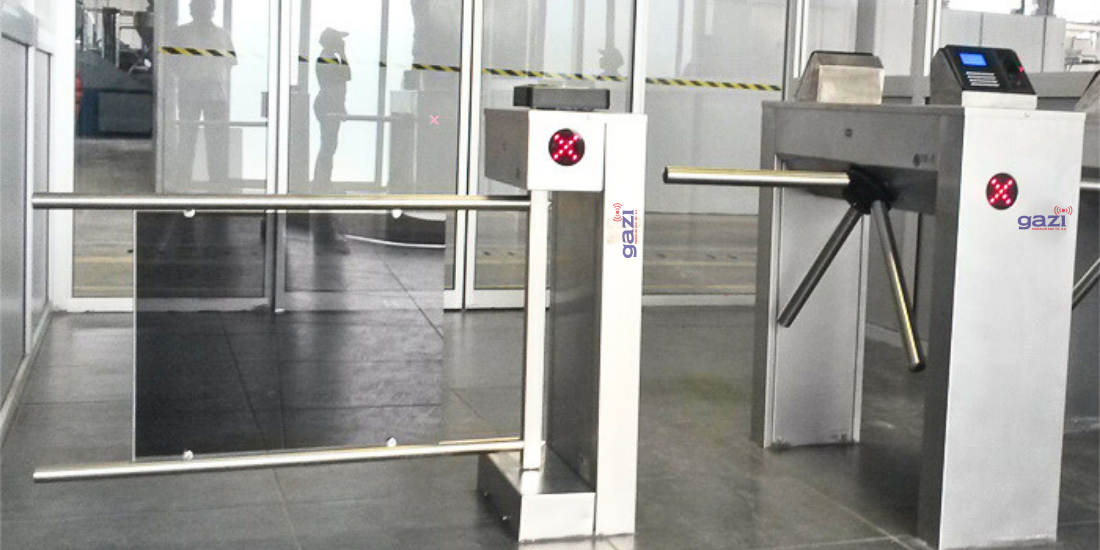

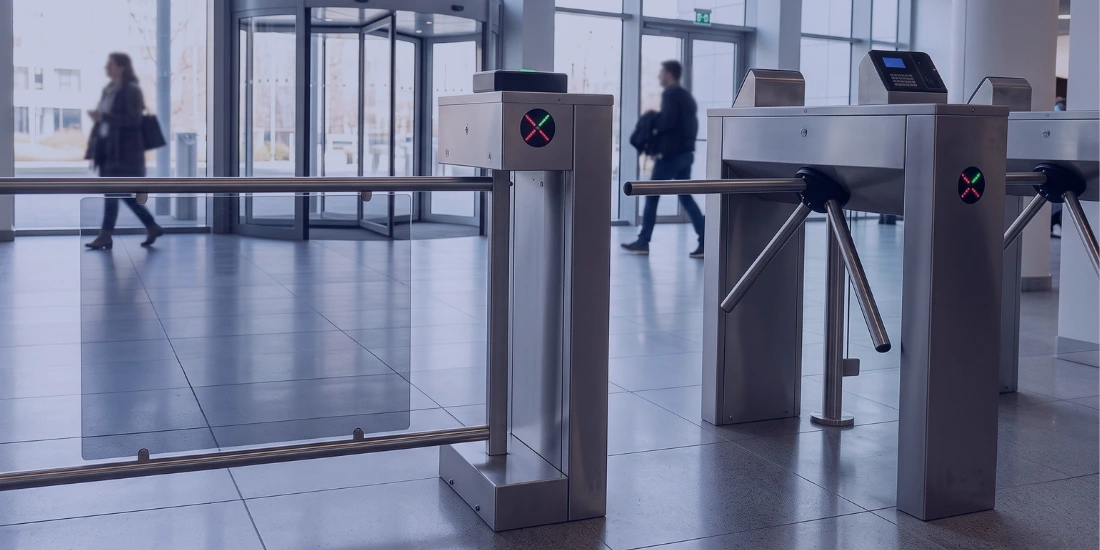

Engelli geçiş turnikesi; tekerlekli sandalyenin, sedyenin veya servis araçlarının rahatça geçebileceği genişlikte tasarlanmış, elektromekanik motor desteğiyle 90° açılan tek veya çift kanatlı bir geçiş kontrol ünitesidir. Kanadı menteşeli bir kapı gibi dairesel açıldığı için sektörde swing gate turnike, motorlu yaprak turnike, VIP turnike veya engelli kapısı olarak da adlandırılır.
Sistem, turnike hattındaki mevcut kart okuyucu, parmak izi okuyucu ve PDKS yazılımı ile birebir entegre çalışır. Yetkisiz kişilerin geniş kanadı serbestçe kullanması mekanik ve yazılımsal olarak engellenir; standart turnikelerden tek farkı, geniş geçiş koridoru ve motorlu otomatik kanat açılımıdır.
Erişilebilirlik, bir geçiş kontrol projesinde sonradan eklenecek bir opsiyon değil, yasal ve operasyonel bir zorunluluktur:
TS 9111 Standart Uyumu: Türkiye’de binaların erişilebilirliğine dair TS 9111 standardı, ulaşılabilir güzergahlarda net geçiş genişliğinin en az 90 cm olmasını şart koşar.
Kamu İhale Şartnameleri: Çevre, Şehircilik ve İklim Değişikliği Bakanlığı birim fiyat tarifelerinde engelli ve VIP geçiş turnikeleri için net 90 cm koridor açıklığı aranır.
Uluslararası Erişilebilirlik Kriterleri: Uluslararası erişilebilirlik mevzuatlarına göre (ör. ADA ve Massachusetts 521 CMR), standart bir turnike hattı tek başına erişilebilir giriş olarak kabul edilemez; hatta mutlaka engelli uyumlu bir geçiş kanadı eklenmelidir.
Bu geniş geçiş hattı yalnızca tekerlekli sandalye kullanıcılarına değil, şu durumlara da hizmet verir:
Engelli turnikesi projelerinde net koridor genişliği en kritik parametredir:
| Ölçü Parametresi | Standart Değer | Fonksiyon & Mevzuat Açıklaması |
|---|---|---|
| Net Geçiş Genişliği | En az 90 cm | TS 9111 ve kamu şartnamesine göre standart tekerlekli sandalye geçiş açıklığı |
| Genişletilmiş Tek Kanat | 95 – 100 cm | Yoğun malzeme nakliyesi ve geniş elektrikli sandalyeler için özel kanat |
| Çift Kanatlı Geçiş | 120 – 160 cm | Karşılıklı çalışan iki motorlu kanat; hastane sedye ve acil transfer hatları için |
| Kanat Açılma Açısı | 90° Tek Yön veya 90°+90° Çift Yön | Yazılım ve mekanik switch üzerinden çift yönlü (giriş/çıkış) ayarlanabilir |
| Açılma & Kapanma Hızı | 1,5 – 2,5 Saniye | Dijital motor sürücü kartı üzerinden hız ve tork ayarı yapılabilir |
| Kabin Gövde Yüksekliği | 950 – 1050 mm | Bel hizası silindirik veya prizmatik paslanmaz çelik kolon yapısı |
Montaj Alanı Uyarısı: Kanadın açılma yayının taradığı alanda kolon, danışma bankosu veya yanındaki 3 kollu turnike kasası bulunmamalıdır. Keşif sırasında kanadın 90 derecelik süpürme alanı zeminde işaretlenerek planlanmalıdır.
Pleksi / Polikarbonat Kanatlı: Hafif, esnek ve yüksek darbe dayanımına sahiptir. Kanat üzerine uluslararası engelli piktogramı, yönlendirme oku veya kurum logosu lazerle işlenebilir.
Temperli Cam Kanatlı: Prestijli plazalar, holding merkezleri ve kamu genel müdürlüklerinde estetik görünüm sunar. Kamu şartnamelerinde genellikle 10 mm rodajlı temperli cam kanatlı modeller şart koşulur.
Paslanmaz Çelik Boru Kanatlı: Fabrikalar, depolar, lojistik merkezleri ve şantiye ortamlarında fiziki çarpmalara en mukavemetli çözümdür.
Motorlu Swing Gate (Otomatik): Onay verildiğinde mikroişlemci kontrollü fırçasız motor kanadı kendisi açar; geçiş bittiğinde yumuşak frenleme ile kapatıp kilitler. En konforlu ve standart modeldir.
Manyetik Kilitli (Manuel İtmeli): Kart onayıyla elektromanyetik kilit serbest kalır, geçişi yapan kişi kanadı eliyle iter; arkasından yay/hidrolik mekanizma kanadı kapatır. Düşük bütçeli tali kapılar için uygundur.
Çift Kanatlı Senkron Sistem: Karşılıklı çalışan iki bağımsız kolon motoru tek sinyalle senkronize açarak 160 cm'ye varan koridor yaratır.

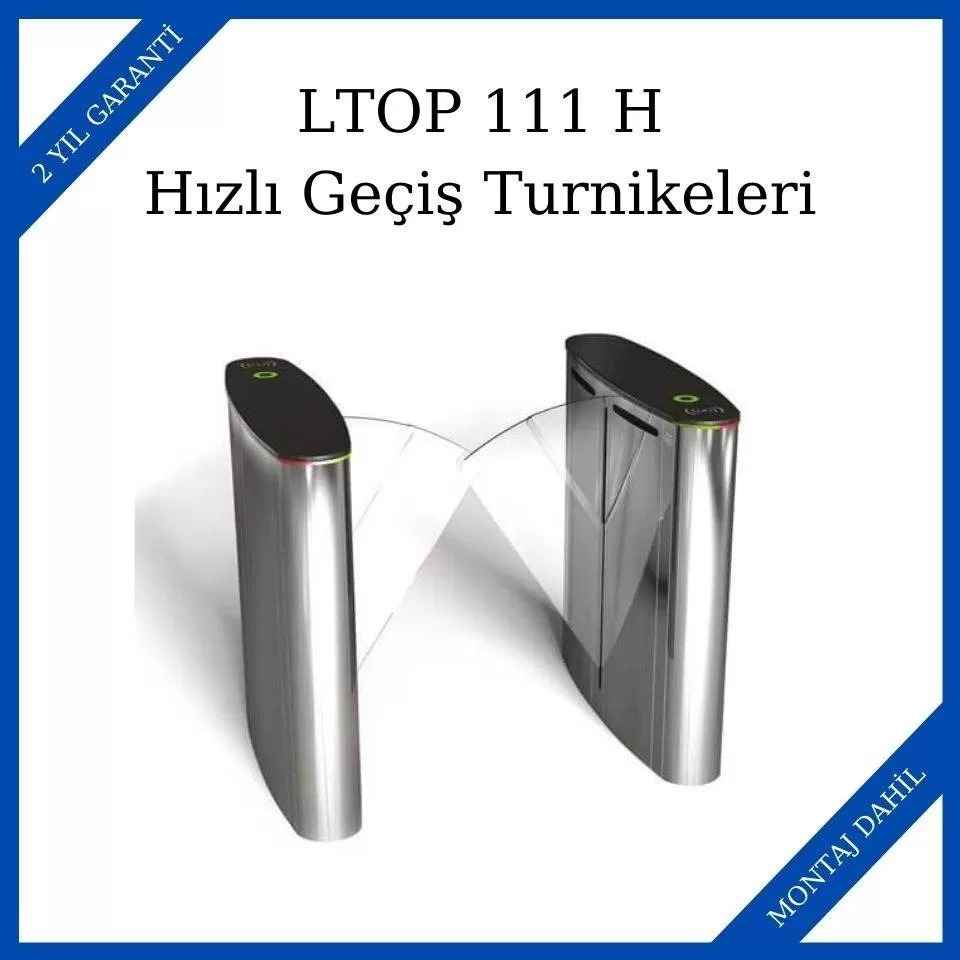

Mimari Bütünlük Tavsiyesi: Giriş holünde cam kanatlı hızlı geçiş turnikesi (speed gate) kullanılıyorsa, hattın sonundaki engelli kanadı da aynı gövde ve cam formunda seçilerek görsel bütünlük korunmalıdır.
Adım 1 – Yetki Tetikleme: Kullanıcı kartını okutur, QR kodunu gösterir ya da danışma görevlisi masa butonuna basar.
Adım 2 – Motorlu Kanat Açılımı: Fırçasız DC motor, kanadı kullanıcının ilerleme yönünde 90 derece açar.
Adım 3 – Güvenlik Sensörü Taraması: Gövde üzerindeki karşılıklı emniyet fotoselleri kanat süpürme alanını sürekli tarar. Geçiş devam ettiği sürece kanat açık kalır; kullanıcının veya tekerlekli sandalyenin üzerine kapanmaz.
Adım 4 – Yumuşak Kapanma ve Kilitleme: Geçiş tamamlandığında sistem yumuşakça kapanır ve kilitlenir.
Motorlu kapı ve turnikeler için geçerli Avrupa standardı EN 17352, hassas gruplar (çocuklar, yaşlılar ve özel gereksinimli bireyler) için standart turnike kapanma kuvvetlerinin riskli olabileceğine dikkat çeker. Bu nedenle engelli turnikelerinde:
Danışma Masasından Buton veya Uzaktan Kumanda: Resepsiyon görevlisi tekerlekli sandalye veya servis arabasını gördüğünde kanadı masadan basarak açar.
Ayrıcalıklı Kart/PDKS Yetkilendirmesi: Engelli personelin kartına veya mobil uygulamasına turnike hattındaki yalnızca bu geniş kanat için yetki tanımlanır; böylece diğer personelin VIP kanadı gereksiz meşgul etmesi önlenir.
Ziyaretçi QR Kodu: Tekerlekli sandalye veya bebek arabası kullanan ziyaretçiler için danışmada tek geçişlik QR fiş oluşturulabilir.
TS 9111 Okuyucu Montaj Yüksekliği: Standart turnikelerde okuyucular 100–110 cm bandında yer alır. Ancak tekerlekli sandalyeden rahat erişim sağlamak adına TS 9111 gereği okuyucu anteni 90 cm ile 120 cm yükseklik aralığında monte edilmelidir.
Engelli geçiş turnike fiyatları, ürünün motor teknolojisine, kanat malzemesine ve güvenlik sensörü adedine göre şekillenir:
Motor ve Tahrik Mekanizması: Manuel mekanik kilitli sistemler en uygun fiyatlı gruptur. Sessiz çalışan, darbe hissedince duran fırçasız servo motorlu modeller üst segment bütçelendirilir.
Kanat Tipi: Pleksi kanatlar ekonomik ve hafiftir; 10 mm temperli cam veya paslanmaz boru kanatlar işçilik ve ham madde maliyetini artırır.
Tek Kanat vs. Çift Kanat: Sedye ve geniş araçlar için kurulan çift kanatlı sistemlerde iki motor ve çift gövde kullanıldığı için donanım maliyeti iki katına çıkar.
Emniyet Fotoselleri: Kanat arkasında ve altında kör nokta bırakmayan çoklu optik sensörler güvenlik seviyesini ve ünite maliyetini belirler.
Gövde Malzemesi: Kamu şartnamelerinin aradığı minimum 1,5 mm AISI 304 paslanmaz çelik kolon kalitesi fiyatı doğrudan etkiler.
Aksesuar Entegrasyonu: Masaüstü buton konsolu, kablosuz kumanda alıcısı ve dış ortam koruma kılıfları toplam teklife dahil edilir.
Engelli geçiş turnikesi net geçiş genişliği kaç cm olmalıdır?
TS 9111 standartları ve kamu birim fiyat tarifelerine göre tekerlekli sandalye geçişi için net koridor genişliği en az 90 cm olmalıdır. Hastane sedye transferleri veya büyük hacimli yük geçişleri için 120–160 cm çift kanatlı modeller tercih edilmelidir.
Kanat açılırken veya kapanırken birine çarparsa ne olur?
Motorlu swing gate turnikeler mekanik tork algılayıcılarına sahiptir. Kanat kapanırken veya açılırken en ufak bir fiziksel dirençle karşılaştığında anında durur ve geri çekilir. Ayrıca emniyet fotoselleri geçiş alanında engel algıladığı sürece kanadın kapanmasını önler.
Elektrik kesildiğinde veya yangın anında engelli turnikesi nasıl davranır?
Sistem fail-safe mantığıyla çalışır. Elektrik kesintisinde veya yangın ihbar panelinden gelen kuru kontak sinyalinde motor kilitleri boşa çıkar. Kanat elle iki yöne de serbestçe itilerek kesintisiz bir acil tahliye koridoru oluşturur.
Engelli turnikesi açık alanda ve yağmur altında çalışabilir mi?
Evet. IP65 koruma sınıfına sahip, paslanmaz çelik kolonlu ve boru kanatlı modeller dış hava şartlarında sorunsuz çalışır. Pleksi veya cam kanatlı modellerin doğrudan yağıştan korunması için sundurma/saçak altına monte edilmesi önerilir. Dış çevre sınırlarında yüksek güvenlik için ise kafes tipi boy turnike hatlarının yanına kilitli engelli kapıları entegre edilir.
Mevcut turnike ve kartlı geçiş sistemimize sonradan eklenebilir mi?
Evet. Swing gate turnikeler standart kuru kontak (tetik) mantığıyla çalıştığından, tesisinizde kullanılan mevcut tüm kart okuyucu panellerine, yüz tanıma cihazlarına ve buton sistemlerine kolayca entegre edilebilir.
Engelli geçişi, bir geçiş kontrol projesinin mevzuat ve can güvenliği açısından en hassas mühendislik adımıdır. Gazi Information Teknoloji olarak geçiş noktalarını erişilebilirlik ilkeleriyle projelendiriyoruz:
Mevzuata ve Standartlara Tam Uyum: TS 9111 ve kamu şartnamelerine uygun net 90 cm geçiş genişliğini, kanat süpürme paylarını ve erişilebilir okuyucu kotlarını sahada doğru projelendiriyoruz.
Mevcut Hatlara Kusursuz Entegrasyon: Girişinizde önceden kurulmuş turnikeler varsa, mevcut kart ve PDKS yazılımınızı değiştirmeden sisteme uyumlu bir swing gate ekliyoruz.
Kişiselleştirilmiş Tork ve Hız Ayarı: Kanat açılma hızını, açık kalma süresini ve motor kapanma hassasiyetini tesisinizin yaya profiline göre kalibre ediyoruz.
2004'ten Bu Yana 81 İlde Hizmet: Kamu kurumlarından endüstriyel tesislere kadar 5.000'den fazla projede anahtar teslim geçiş kontrol altyapısı kurduk.
2 Yıl Garanti ve Periyodik Bakım: Motor dişlileri, fren kilitleri ve optik fotosellerin periyodik kontrolü ile güvenli geçiş standardını koruyoruz.
İşletmenizin ihtiyaç duyduğu profesyonel çözümleri keşfetmek, güncel fiyatlar hakkında detaylı bilgi almak için bizimle iletişime geçebilirsiniz!
