Gece yarısı, nöbetçi personelin veya güvenlik görevlisinin bulunmadığı açık bir şantiye kapısı düşünün. Bel hizasındaki standart bir bariyer burada kolayca aşılabilir. Boy turnike, yerden 2 metreyi aşan rijit kafes yapısıyla üstten atlamayı, alttan sürünerek geçmeyi ve arka arkaya kaçak geçişi (tailgating) fiziksel olarak imkansız hale getirir. Bu özelliğiyle, çevre güvenliğinin kritik olduğu ve insansız bırakılan kontrol noktalarında, endüstriyel turnike sistemleri arasındaki en sarsılmaz fiziksel güvenlik bariyeridir.
Tam boy turnike sistemi (full height turnstile); dikey bir merkez rotora bağlı döner kanatlar ile bu kanatları çevreleyen sabit dış kafes parmaklıklardan oluşan ağır hizmet tipi bir geçiş kontrol ünitesidir. Sektörde boy turnikesi, boy tipi turnike, tam boy döner kapı veya boydan turnike olarak da bilinir.
Temel tasarım prensibi, geçiş koridorunda aynı anda yalnızca tek bir yetişkinin sığabileceği kısıtlı bir geometrik hacim yaratmaktır. Bu sayede iki kişinin tek kartla art arda geçmesi (arka arkaya geçiş), parmaklıkların üzerinden tırmanılması ya da altından sızılması mekanik olarak tamamen engellenir.
Adım 1 – Kimlik Doğrulama: Kullanıcı RFID kartını, dinamik QR kodunu veya biyometrik verisini kafese monte edilmiş dış ortam korumalı okuyucuya tanımlatır.
Adım 2 – Kilidin Açılması: PDKS veya geçiş kontrol panelinden gelen onay sinyaliyle ağır hizmet tipi kilit pimi (solenoid bobini) serbest kalır ve yalnızca yetkilendirilen yöndeki dönüşe izin verir.
Adım 3 – Döner Parmaklığın Hareketi: Kullanıcı gövde kanadını iterek ilerler. Mekanizma içine entegre edilmiş endüstriyel hidrolik amortisör, dönüşü yumuşatarak kanadın arkadan hızla çarpmasını ve sert darbeleri önler.
Adım 4 – Merkezlenme ve Kilitlenme: 120° veya 90° dönüş tamamlandığında rotor kendini otomatik olarak kilitler. Optik veya endüktif sensörler geçişin eksiksiz tamamlandığını yazılıma iletir.
Boy turnikeler çift yönlü (bi-directional) çalışma mimarisine sahiptir. Aynı turnike hem kontrollü giriş hem kontrollü çıkış için yapılandırılabileceği gibi, bir yön kartlı geçişe bağlanıp ters yön serbest dönüşe ya da daimi kilide alınabilir.
Doğru rotor seçimi, tesisin ihtiyaç duyduğu güvenlik seviyesi ile geçiş konforu arasındaki dengeyi belirler:
| Özellik | 3 Kanatlı (120°) Rotor | 4 Kanatlı (90°) Rotor |
|---|---|---|
| Kol Yerleşimi | Kollar arası 120 derece açı | Kollar arası 90 derece açı |
| İç Hacim & Açıklık | Daha geniş ve ferah geçiş alanı | Daha dar ve kontrollü geçiş alanı |
| Geçiş Konforu | Sırt çantalı, alet çantalı veya baretli personel rahatça geçer | Daha sıkışık; personelin tek tek ve yavaş geçmesini zorunlu kılar |
| Güvenlik Derecesi | Yüksek (Endüstriyel standart) | En Yüksek (İki kişinin aynı bölmeye sığması imkansızdır) |
| Geçiş Hızı | Dakikada 15–25 kişi (Daha akıcı) | Dakikada 10–18 kişi (Daha yavaş) |
| İdeal Kullanım Alanı | Fabrika, şantiye, liman, tersane, stadyum | Cezaevi, askeri alan, mühimmat deposu, kritik kamu tesisleri |
Tekli Boy Turnike: Bağımsız tek bir geçiş hattı oluşturur. Dar alanlar ve düşük-orta yoğunluklu çevre kapıları için uygundur.

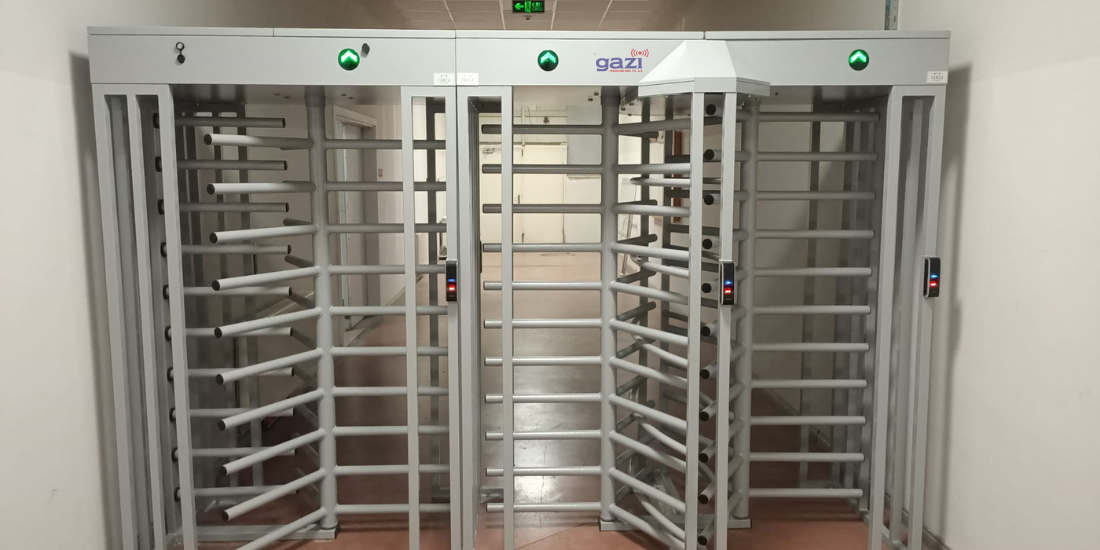

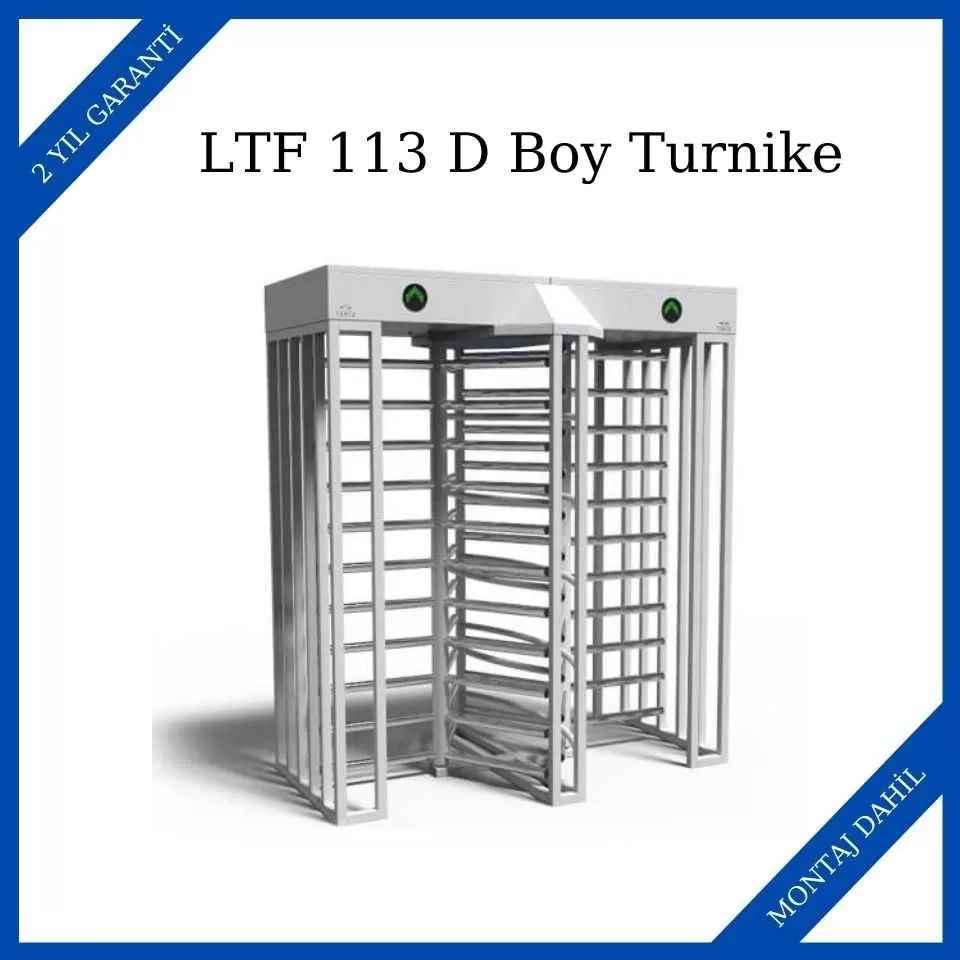

Çiftli (Kombine) Boy Turnike: Tek bir ağır şasi gövdesi üzerinde yan yana iki bağımsız döner mekanizma barındırır. İki ayrı tekli turnike satın alıp monte etmeye kıyasla kapladığı taban alanını daraltır ve satın alma bütçesinde tasarruf sağlar.
Fiziki alan planlaması ve mimari yerleşim için referans alınan tipik fabrika ölçüleri:
| Ölçü Parametresi | Tekli Boy Turnike | Çiftli (Double) Boy Turnike |
|---|---|---|
| Yükseklik | 2150 – 2300 mm | 2150 – 2300 mm |
| Dış Genişlik | 1300 – 1500 mm | 2100 – 2350 mm |
| Derinlik | 1200 – 1400 mm | 1300 – 1450 mm |
| Net Geçiş Genişliği | 600 – 650 mm | 2 × (600 – 650 mm) |
| Nominal Geçiş Kapasitesi | Dakikada 15 – 25 Kişi | Dakikada 30 – 50 Kişi |
Keşif ve Lojistik Uyarısı: Boy turnikeler yekpare veya modüler büyük çelik kütlelerdir. Keşif sırasında montaj sahasındaki kapı açıklığı, saçak yüksekliği, vinç/forklift yanaşma alanı ve kamyonla nakliye yolları önceden projelendirilmelidir.
Şantiyeler ve Maden Sahaları: Taşeron işçilerin vardiya ve İSG kayıtlarını tutar; baretsiz, yetkisiz veya yabancı kişilerin sahaya adım atmasını engeller.
Limanlar, Tersaneler ve Rafineriler: ISPS koduna tabi, geniş çevre perimetresi bulunan endüstriyel tesislerin sınır kapılarında kullanılır.
Organize Sanayi Bölgeleri ve Fabrika Çevre Hatları: Güvenlik kulübesinden uzak kalan yan ve arka tahliye kapılarında 7/24 insansız fiziki denetim sağlar.
Cezaevleri ve Askeri Tesisler: 4 kanatlı tamper-proof modeller ile sıfır kaçak geçiş toleransı hedeflenen alanlarda uygulanır.
Stadyum ve Konser/Etkinlik Alanları: Elektronik bilet sistemleriyle entegre edilerek kontrolsüz kalabalıkların turnikeyi zorlamasını veya üstünden aşmasını engeller.
Puantaj ve KVKK Uyumluluğu: Şantiye ve fabrika girişlerinde personel takibi için RFID Kart veya Dinamik QR Kod entegrasyonu öneriyoruz. KVKK ilke kararları doğrultusunda, çalışanların mesai ve devam denetiminde biyometrik veri (parmak izi, yüz tanıma) toplanması açık rıza olsa dahi hukuki risk barındırmaktadır.
İç Mekan ve Lobi Girişleri: Prestijli iş merkezleri ve okul girişleri için boy turnike hantal kalır; buralarda 3 Kollu Turnike veya mimari cam kanatlı Hızlı Geçiş Turnikesi (Speed Gate) tercih edilmelidir.
Engelli ve Yük Geçişleri: Döner kafesler tekerlekli sandalye veya sedye geçişine izin vermez. Turnike aksının yanına en az 90 cm açıklıklı motorlu Engelli Geçiş Turnikesi veya manuel servis kapısı konumlandırılmalıdır.
Yüksek rüzgar yüküne ve dış hava koşullarına maruz kalan boy turnikelerin güvenle çalışabilmesi için montaj kurallarına titizlikle uyulmalıdır:
Beton Kaide: Turnike tabanı en az C20/25 kalitesinde, teraziye alınmış ve minimum 15 cm kalınlığında donatılı bir beton platform üzerine oturtulmalıdır.
Kimyasal Ankraj: Titreşim ve kaza risklerine karşı taban flanşları, en az M12 çelik rot milleri ve kimyasal dübel (epoksi) ile zemine kilitlenmelidir; standart mekanik dübeller zamanla gevşeme yapabilir.
Kablo Güzergahı ve Drenaj: 220V enerji ve data hatları betonun altından çelik spiral borularla çekilmelidir. Platform kotu, yağmur suyu göllenmelerini önlemek adına çevre kotundan en az 10 cm yüksekte tutulmalıdır.
Saçak (Kanopi) ve LED Aydınlatma: Doğrudan yağış ve korozyonu azaltmak için gövde üzeri polikarbon/çelik saçak ile örtülmeli, gece vardiyaları için gövde içi LED projektör aydınlatması çekilmelidir.
Yangın ve Tahliye Otomasyonu: Turnike binanın yangın algılama santraline kuru kontak ile bağlanmalı; acil durumlarda serbest dönüşe geçmeli veya yanına panik barlı bağımsız bir acil çıkış kapısı açılmalıdır.
Boy turnike fiyatları ve proje bazlı boy turnikesi fiyat teklifleri, malzeme kalitesine ve projenin gerektirdiği saha mühendisliğine göre değişkenlik gösterir.
Gövde Malzemesi: Sıcak daldırma galvaniz kaplama veya elektrostatik toz boyalı gövde en ekonomik alternatiftir. Korozyon direnci yüksek AISI 304 paslanmaz çelik veya deniz tuzu/kimyasala maruz kalan liman sahaları için AISI 316 çelik gövde üst segment bütçelendirilir.
Kanat Sayısı: 3 kanatlı ve 4 kanatlı rotorların mekanik ve çelik işçilik maliyetleri farklıdır.
Şasi Tipi: Tekli boy turnike ile çiftli (double) modeller arasında malzeme ve mekanizma adedine bağlı fiyat farkı bulunur.
Mekanik vs. Motorlu Donanım: Ağır döner kafesi kullanıcı itmeden otomatik döndüren fırçasız motorlu üniteler, mekanik amortisörlü standart sistemlere kıyasla daha yüksek maliyetlidir.
Dış Ortam Aksesuarları: Saçak (kanopi), dahili termostatlı gövde içi ısıtıcı rezistans, geçiş aydınlatması ve dış ortam okuyucu muhafazaları toplam tutara yansır.
Altyapı ve Saha Kurulumu: Zemin betonu dökümü, vinç kiralama, kablolama mesafeleri ve anahtar teslim devreye alma kapsamı teklif bedelini şekillendirir.
Tam boy turnike sistemi nedir?
Tam boy turnike sistemi; zemin kotundan 2,2 metre yüksekliğe kadar uzanan kafes yapısı ve dikey rotorlu kanatlarıyla geçiş alanını tamamen kapatan yüksek güvenlikli bir ünitedir. Üzerinden atlamayı, altından eğilerek geçmeyi ve arka arkaya kaçak girişleri mekanik olarak imkansız kılar.
Boy turnike elektrik kesildiğinde veya yangında nasıl çalışır?
İş güvenliği ve yangın mevzuatına uygun üretilen fail-safe sistemlerde, elektrik kesildiğinde veya yangın santralinden sinyal alındığında mekanik kilit bobinleri anında boşa çıkar. Döner kollar her iki yöne serbestçe dönebilir hale gelerek tahliyeyi engellemez. Kesinti anında kontrollü geçişin sürmesi gerekiyorsa hat harici bir UPS (kesintisiz güç kaynağı) ile beslenmelidir.
Boy turnike tekerlekli sandalye veya yük geçişine uygun mu?
Hayır. Net geçiş aralığı yaklaşık 60–65 cm civarındadır ve kollar döner kafes içerisindedir. Tekerlekli sandalye, bebek arabası, sedye veya malzeme nakliyesi için boy turnikenin hemen yanına en az 90 cm net açıklığa sahip engelli geçiş turnikesi ya da kilitli servis kapısı dahil edilmelidir.
Boy turnikeler sert kış şartlarında ve dış mekanda donar mı?
Endüstriyel dış ortam boy turnikeleri ağır iklim koşullarına dayanıklı üretilir. Aşırı don ve yoğun kar görülen bölgelerde mekanizma kilidinin ve amortisör hidroliğinin donmaması için kabin içine dahili termostatlı gövde ısıtıcısı entegre edilmesi tavsiye edilir.
Ofis ve plaza girişlerinde boy turnike kullanılır mı?
Genellikle tercih edilmez. Kafes mimarisi iç mekanlarda hantal ve kısıtlayıcı bir algı oluşturur. Lobi, ofis ve okul projelerinde ferahlığı koruyan 3 kollu turnikeler veya cam kanatlı hızlı geçiş turnikeleri çok daha uygundur.
Boy turnike projesinin başarısı, salt donanım satışından ziyade sağlam zemin kaidesi, doğru kimyasal ankraj ve zorlu saha koşullarına uygun otomasyon planlamasına dayanır. Gazi Information Teknoloji olarak süreci tek noktadan yönetiyoruz:
Saha Koşullarına Özel Mühendislik Keşfi: Ücretsiz keşifte zemin mukavemetini, drenaj eğimini, rüzgar yükünü ve vardiya trafiğini yerinde inceliyoruz.
Ağır Sanayi ve Rafineri Referansları: Aliağa SOCAR Rafinerisi gibi yüksek güvenlik gerektiren endüstriyel tesislerde turnike ve geçiş kontrol sistemleri kurduk.

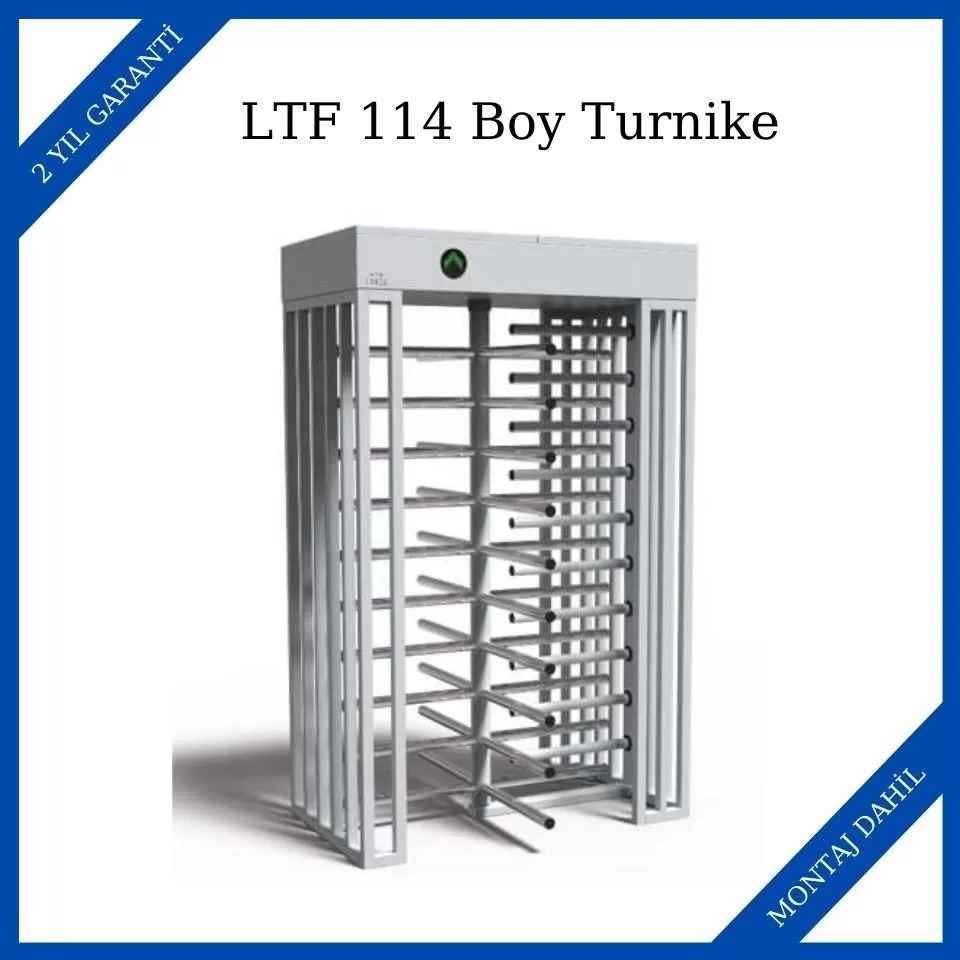

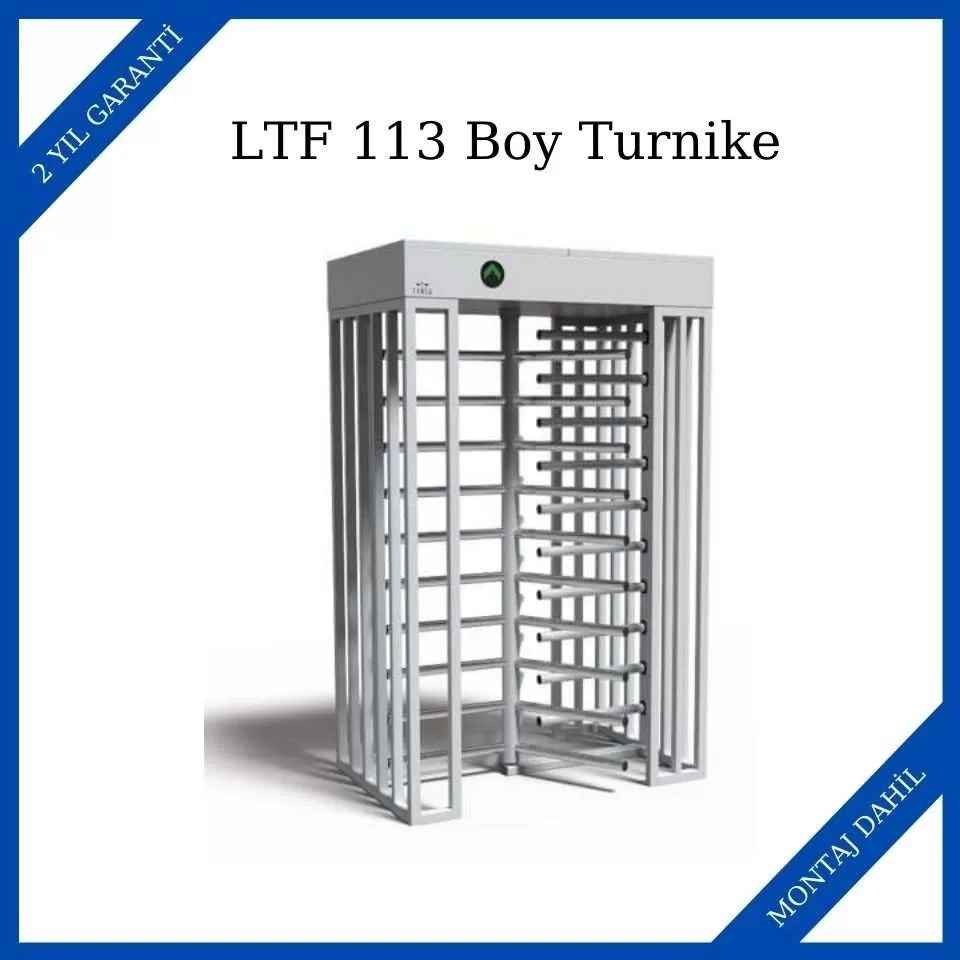

Geniş Marka ve Ürün Yelpazesi: Gazitek özel imalatlarının yanı sıra sektörün öncü markaları Tansa, Özak ve ZKTeco boy turnike setlerini fabrika garantisiyle entegre ediyoruz.
81 İlde Anahtar Teslim Montaj: 2004 yılından bu yana 5.000'den fazla kurumsal tesise altyapı, çelik platform, montaj ve PDKS yazılımı dahil anahtar teslim hizmet sağladık.
2 Yıl Garanti ve Periyodik Bakım Anlaşmaları: Dış sahada sürekli çalışan kilit, amortisör ve fotosel sensörlerin düzenli bakımı ile sistem ömrünü uzatıyoruz.
Tesisinizin perimetre güvenliğini en dayanıklı boy turnike çözümleri ile sağlamak ve ücretsiz teknik keşif talep etmek için 0850 305 90 21 arayabilir, 0553 755 02 20 WhatsApp hattımızdan teknik ekibimize ulaşabilir veya Ücretsiz Keşif Formu'nu doldurabilirsiniz. Sahayı birlikte güvenceye alalım.
