Fabrika kapısında vardiya değişimi, okul girişinde sabah yoğunluğu, şantiyede yüzlerce personelin aynı anda girişi... Bu noktaların tamamında, işletmelerin ve tesislerin ihtiyaç duyduğu turnike sistemleri arasında en sık tercih edilen geçiş kontrol çözümü 3 kollu turnikedir. Sağlam, ekonomik ve kurulumu kolay olan bu sistemler; her onayda yalnızca tek bir kişinin geçişine izin vererek kaçak ve yetkisiz geçişleri fiziksel olarak engeller.
3 kollu turnike (tripod turnike); merkezi bir mil etrafına 120 derecelik açılarla yerleştirilmiş üç paslanmaz çelik koldan oluşan elektromekanik bir geçiş kontrol ünitesidir. Geçiş hizası bel seviyesinde kaldığı için sektörde sıklıkla bel tipi turnike, kollu turnike, üç kollu turnike veya kol turnikesi olarak da adlandırılır.
Temel çalışma mantığı son derece nettir: Sistem, yetkili geçiş onayı (kart, QR kod, parmak izi vb.) gelene kadar mekanik olarak kilitli kalır. Yetkilendirme sinyali alındığında mekanizma tek bir tam dönüşe (120°) izin verir ve geçiş tamamlandığı anda kendini yeniden kilitler.
Adım 1 – Tanıtma & Okuma: Kullanıcı kartını, mobil QR kodunu veya biyometrik verisini turnike üzerindeki okuyucuya tanımlatır.
Adım 2 – Kilidin Açılması: Okuyucu veya PDKS yazılımından gelen kuru kontak (onay) sinyaliyle turnikenin solenoid kilit bobini serbest kalır.
Adım 3 – Kontrollü Dönüş: Kullanıcı kolu hafifçe iter. Kol belirli bir açı eşiğini aştıktan sonra dahili hidrolik/mekanik amortisör devreye girer; dönüşü sarsıntısız tamamlar ve arkadan gelen kişiye kol çarpmasını önler.
Adım 4 – Yeniden Kilitlenme: Tur tamamlandığında bir sonraki kol yatay (geçişi engelleyen) konuma geçer ve sistem anında kilitlenir.
Gövde üzerindeki dahili yön ve açı sensörleri, kolun tam tur dönüp dönmediğini hassas biçimde algılar. Kartını okutup geçiş yapmaktan vazgeçen kişiler sisteme "geçti" olarak işlenmez; böylece PDKS ve personel devam takip raporları hatalı verilerle bozulmaz.
Çift yönlü (bi-directional) çalışma özelliğine sahip 3 kollu turnikeler; yazılım üzerinden hem giriş hem çıkış olarak ayarlanabilir ya da tek yön serbest, tek yön kilitli modda çalıştırılabilir.
Elektromekanik Tripod Turnike: Sektörün en yaygın ve dayanıklı modelidir. Kilit elektrik sinyaliyle açılır, itme hareketini kullanıcı yapar. Düşük enerji tüketimi ve minimum arıza oranıyla fabrika ve şantiye şartlarında en ekonomik çözümdür.
Motorlu (Otomatik) Tripod Turnike: Geçiş onayı verildiğinde dahili fırçasız motor kolu geçiş yönünde kendiliğinden döndürür. Sürtünmeyi sıfıra indiren bu sistem, konfor ve sessizliğin öne çıktığı plaza ve ofis lobilerinde tercih edilir.
Düşen Kollu (Drop-Arm) Turnikeler: Yangın alarmı, acil durum sinyali veya elektrik kesintisi anında yataydaki kol otomatik olarak aşağı düşer. Geçiş koridoru tamamen boşalarak acil kaçış hattı oluşturulur. Kalabalık kamu binalarında, okullarda ve iş merkezlerinde tahliye güvenliği için düşen kollu tripod modellerini öneriyoruz.
Tek Ayaklı (Kompakt) Model: Dar giriş holleri ve kısıtlı lobi alanları için yer tasarrufu sağlayan zarif kasalardır.
Çift Ayaklı (Kabin Tipi) Model: Kart/biyometrik okuyucuların ve bilet mekanizmalarının gövde içine gömülebildiği, daha rijit ve mukavemetli kasalardır.
Duvara Monte Model: Zemin delme işleminin mümkün olmadığı veya zeminde tesisat geçen dar koridorlarda duvara ankastre edilen modellerdir.
Çift Mekanizmalı (Double) Model: Tek bir paslanmaz kabin içerisinde iki bağımsız turnike mekanizması barındırır. İki ayrı turnike kurmaya kıyasla hem alandan hem de toplam bütçeden ciddi tasarruf sağlar.

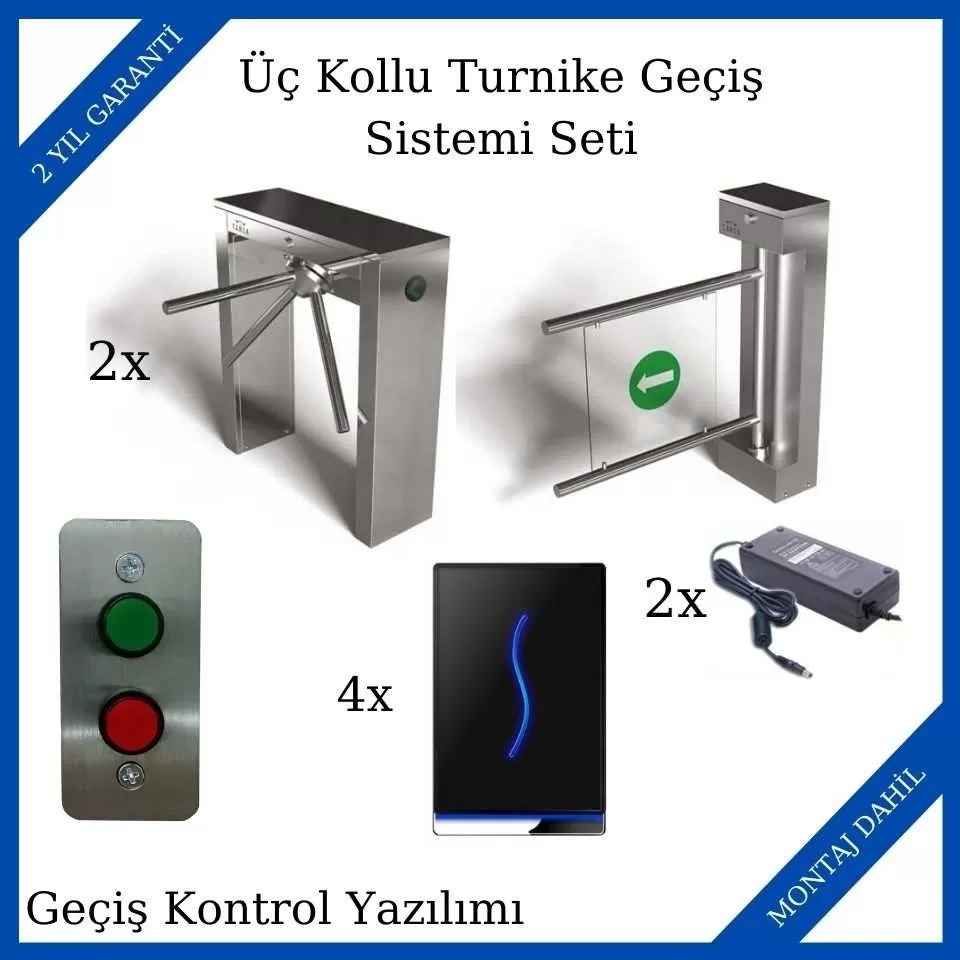

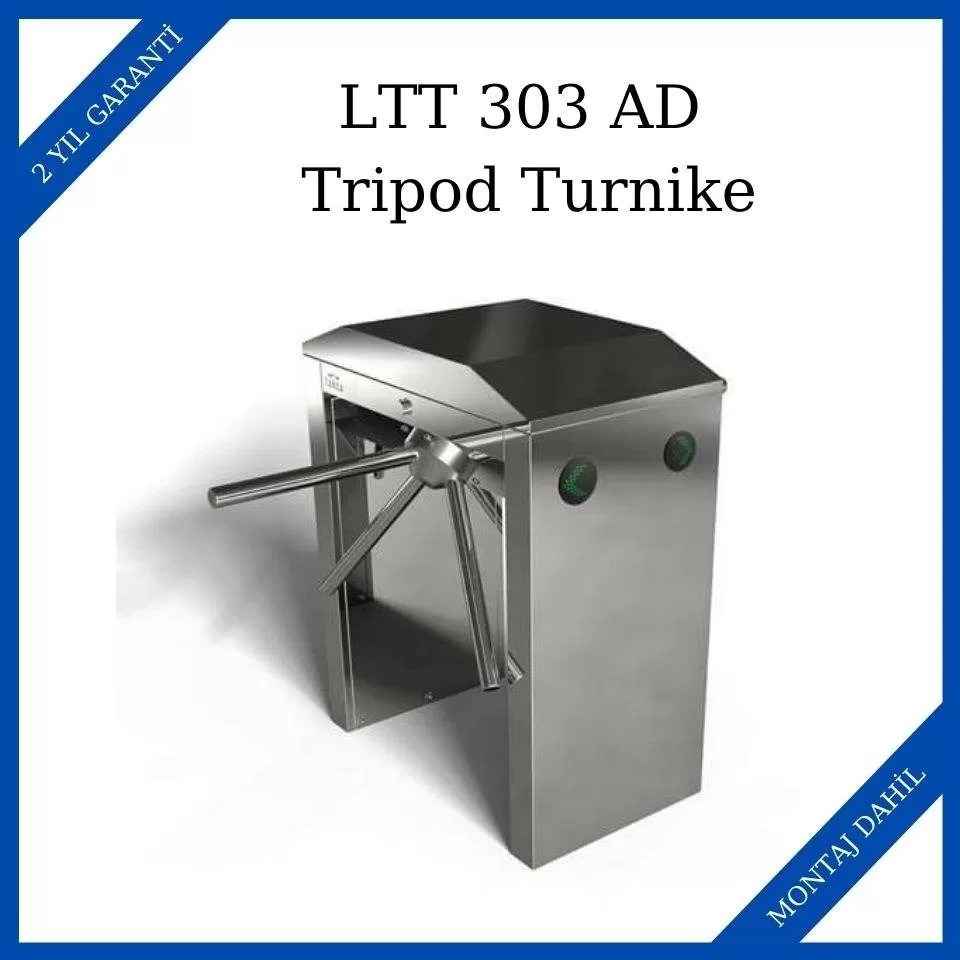

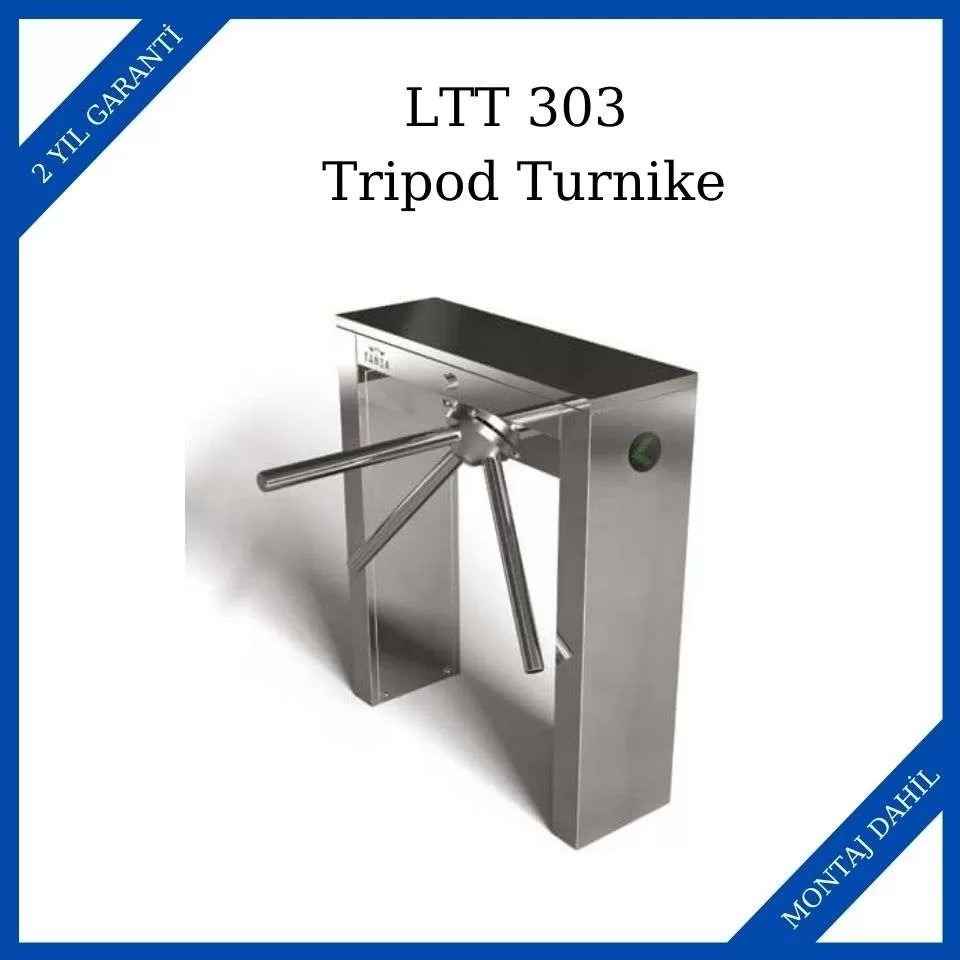

Gazitek güvencesiyle sunulan yerli ve endüstriyel Tansa üç kollu turnike ve ZKTeco setlerini ürün portföyümüzden inceleyebilirsiniz.
Aşağıdaki tablo, endüstriyel ve kurumsal projelerde kullanılan standart 3 kollu turnike teknik parametrelerini özetlemektedir:
| Teknik Özellik | Tipik Değer | Proje & Standart Açıklaması |
|---|---|---|
| Gövde Malzemesi | AISI 304 Paslanmaz Çelik | İç ve standart dış ortam için idealdir. Deniz kenarı ve kimyasal tesislerde AISI 316 tercih edilmelidir. |
| Kol Uzunluğu | 45 – 50 cm | Kamu şartnamelerinde genellikle en az 40 cm kol boyu şart koşulur. |
| Geçiş Genişliği | 50 – 55 cm | Standart yaya geçişi içindir; engelli veya tekerlekli sandalye geçişine uygun değildir. |
| Geçiş Kapasitesi | 25 – 45 Kişi / Dakika | Okuyucunun tepki süresine ve kullanıcı alışkanlığına göre değişir. |
| Çalışma Voltajı | 220 V AC (Besleme) | Turnike içi mekanizma insan sağlığına uygun 24 V DC güvenli gerilimle çalışır. |
| Koruma Sınıfı | IP54 (İç) / IP65 (Dış) | Dış ortam modellerinde toz ve su geçirmezlik sızdırmazlık contalarıyla sağlanır. |
| Acil Durum Modu | Düşen kol veya serbest dönüş | Yangın ihbar paneli entegrasyonu veya elektrik kesintisinde tahliye sağlar. |
| Entegrasyon | Kuru Kontak, RS485 / TCP-IP | Tüm kart okuyucu, parmak izi, yüz tanıma, QR kod ve PDKS sistemleriyle tam uyumludur. |
Kamu Şartnameleri Notu: Çevre, Şehircilik ve İklim Değişikliği Bakanlığı birim fiyat tarifelerinde bel tipi tripod turnikelerden; kesintisiz 7/24 çalışma kabiliyeti, LED geçiş/yön göstergesi ve dakikada minimum 25 kişi geçirme performansı talep edilir. Teklif aldığınız modelin bu değerleri karşılayıp karşılamadığını ürünün teknik föyünden kontrol etmenizi öneriyoruz.
Fabrikalar ve Üretim Tesisleri: Vardiya değişimlerindeki yoğun personel akışını sıraya sokar, kayıtsız geçişleri önler.
Ofisler ve İş Merkezleri: Personel ile ziyaretçi girişlerini ayırmak ve yetkisiz kişileri lobi noktasında durdurmak için idealdir.
Okullar ve Üniversiteler: Öğrenci giriş-çıkış saatlerini denetler. Detaylı çözümler için Okul Turnike Sistemleri sayfamızı ziyaret edebilirsiniz.
Şantiye Alanları: Konteyner girişlerine kurularak taşeron işçi takibi, SGK denetimi ve İSG uyumluluğu sağlar.
Spor Salonları ve Yemekhaneler: Yazılım entegrasyonuyla üyelik süresi veya günlük öğün hakkı kontrolü yapar.
Üstten Atlama Riski: Güvenliğin kritik olduğu cezaevi, stadyum veya askeri sahalarda tam boy engel oluşturan Boy Turnikesi seçilmelidir.
Engelli, Bebek Arabası ve Malzeme Geçişi: 50-55 cm genişlik fiziksel olarak yetersizdir. Turnike hattının en az bir noktasına 90 cm açıklığa sahip motorlu Engelli Geçiş Turnikesi eklenmelidir.
Prestijli Plaza Girişleri: Yüksek mimari estetik ve temassız cam kanat konforu aranan lobilerde Hızlı Geçiş Turnikesi (Speed Gate) tercih edilmelidir.
Önemli KVKK Hatırlatması: KVKK’nın yayımladığı ilke kararları doğrultusunda, mesai ve personel devam takibinde parmak izi veya yüz tanıma gibi biyometrik verilerin kullanılması —çalışanın açık rızası olsa dahi— "ölçülülük ilkesi" gereği hukuka aykırı bulunabilmektedir. İdari para cezası riskine girmemek için vardiya ve PDKS entegrasyonlarında RFID Kart veya Dinamik QR Kod çözümlerini tercih etmenizi öneriyoruz.
Bir tripod turnikenin yıllarca sarsıntısız, sessiz ve sorunsuz hizmet vermesi doğru zemin ve montaj altyapısına bağlıdır:
Zemin Mukavemeti: Turnike mutlaka teraziye alınmış en az C20/25 kalitesinde sert beton zemine monte edilmelidir. Esneme yapan yükseltilmiş zeminlerde turnike altına çelik takviye platformu atılmalıdır.
Bağlantı Elemanları: Gövde, zemine en az M10 veya M12 paslanmaz çelik dübellerle (tercihen kimyasal dübel ile) sabitlenmelidir.
Kablolama İzolasyonu: 220V şebeke besleme kablosu ile hassas veri (RS485/Data) kabloları kesinlikle aynı spiral borudan geçirilmemelidir. İndüklenen parazit, kart okuyucularda haberleşme kopmalarına neden olur.
Kol Boşluğu Payı: Kol ucu ile yan duvar veya bariyer arasında sıkışmaları önlemek için en az 5 cm emniyet mesafesi bırakılmalıdır.
Dış Ortam Önlemleri: Açık saha montajlarında turnike üzeri saçak/kanopi ile korunmalı; kışın sıfırın altına inen bölgelerde donmayı önlemek için kabin içine dahili termostatlı ısıtıcı eklenmelidir.
Yangın Otomasyonu: Turnike anakartı binanın yangın algılama santraline kuru kontakla bağlanmalı, tahliye senaryoları kurulum sonrasında yerinde test edilmelidir.
3 kollu turnike fiyatları araştırılırken yalnızca yalın kabin maliyetine odaklanmak hatalı bütçelemeye yol açabilir. Proje maliyetini belirleyen başlıca bileşenler şunlardır:
Çelik Sınıfı ve Sac Kalınlığı: 1.2 mm - 1.5 mm sac et kalınlığı ile AISI 304 veya AISI 316 paslanmaz çelik tercihi ham maliyeti doğrudan etkiler.
Mekanizma Teknolojisi: Standart mekanik amortisörlü modeller en ekonomik çözümdür. Fırçasız motorlu, sessiz mikroişlemcili mekanizmalar üst segment fiyatlandırmaya sahiptir.
Düşen Kol Fonksiyonu: Yangın anında kolu otomatik bırakan elektromanyetik düşen kol kiti opsiyonel bir donanımdır.
Gövde Mimarisi: Tek ayaklı, çift ayaklı kabin veya çift mekanizmalı (double) kasalar arasında gövde büyüklüğüne göre maliyet farkı bulunur.
Okuyucu ve Yazılım Donanımı: Kart okuyucu, QR kod terminali, turnike üzeri montaj aparatları ve PDKS yazılımı lisans kapsamı bütçeye eklenir.
Saha ve Montaj Şartları: Kablo mesafeleri, zemin hazırlığı ve devreye alma hizmeti anahtar teslim proje tutarını belirler.
Tripod turnike fiyatlarını kıyaslarken nakliye, profesyonel montaj, devreye alma ve garanti şartlarının fiyata dahil olup olmadığını mutlaka kontrol edin.
3 kollu turnikede elektrik kesilirse ne olur?
Düşen kollu tripod modellerde enerji kesildiği anda yatay kol serbest kalarak aşağı düşer ve tahliye koridoru kendiliğinden açılır. Sabit kollu standart modellerde kilit bobini boşa çıkar ve kollar elle iki yöne de serbestçe dönebilir. Elektrik kesintisinde kontrollü geçişin aksamaması isteniyorsa sisteme harici kesintisiz güç kaynağı (UPS) dahil edilmelidir.
Bir tripod turnike günde kaç geçiş yapabilir?
Endüstriyel sınıf tripod turnikeler ağır kullanım şartlarına dayanıklıdır. Kaliteli paslanmaz çelikten üretilen ve amortisör bakımları yapılan bir sistem, vardiya yoğunluğunda günde binlerce geçişi uzun yıllar mekanik aşınma yaşamadan karşılar.
3 kollu turnike dış ortamda kullanılabilir mi?
Evet, kullanılabilir. Ancak tercih edilecek ürünün en az IP65 koruma sınıfına sahip olması, paslanmaz çelik gövdeyle üretilmesi ve yağmur suyunu doğrudan içine almayacak sızdırmazlık contaları barındırması gerekir. Aşırı soğuk iklimler için gövde içi rezistans (ısıtıcı) kiti uygulanmalıdır.
Turnikenin üzerinden atlanması nasıl engellenir?
Tripod turnikeler bel hizasında fiziksel caydırıcılık sağlar. Personelin turnike üzerinden veya altından geçme riskinin yüksek olduğu ya da güvenlik görevlisinin bulunmadığı noktalarda bel turnikesi yerine tam boy turnikeler tercih edilmelidir.
3 kollu turnikeden tekerlekli sandalye veya bebek arabası geçebilir mi?
Hayır. Tripod turnikelerin kol uzunluğu 45–50 cm civarında olup net geçiş koridoru yaklaşık 50–55 cm'dir. Tekerlekli sandalye, sedye veya malzeme arabası geçişleri için sistem hattının hemen yanına en az 90 cm net geçiş açıklığı sunan motorlu engelli geçiş turnikesi kurulmalıdır.
3 kollu turnike sistemleri kağıt üzerinde basit bir geçiş bariyeri gibi görünse de; vardiya çıkışlarında darboğaz yaşanmaması, sistemin yıllarca arızasız işlemesi ve yasal mevzuatlara tam uyum doğru mühendislik hesabına bağlıdır.
Vardiya Yoğunluğuna Göre Koridor Hesabı: Ücretsiz saha keşfimizde toplam personel sayınıza, vardiya sürelerinize ve bina çıkış genişliğinize göre ideal turnike hat sayısını simüle ediyoruz.
Ağır Sanayi Referansları: Aliağa SOCAR Rafinerisi ve Karadeniz Gemi gibi yüksek güvenlik ve yoğunluk gerektiren stratejik tesislerde anahtar teslim turnike ve PDKS projeleri gerçekleştirdik.
2004'ten Bu Yana 81 İlde Kesintisiz Hizmet: Türkiye genelinde 5.000'den fazla kurumsal müşteriye uçtan uca altyapı, montaj ve teknik destek sağladık.
2 Yıl Garanti ve Periyodik Bakım: Solenoid, hidrolik amortisör ve optik sensörlerin periyodik bakımı ile geçiş sisteminizin kullanım ömrünü maksimuma çıkarıyoruz.
Gazi Information Teknoloji olarak tesisinize özel 3 kollu turnike çözümleri sunuyoruz. Teknik keşif ve avantajlı fiyat teklifleri için 0850 305 90 21 arayabilir, 0553 755 02 20 WhatsApp destek hattımızdan bize ulaşabilir ya da Ücretsiz Keşif ve Projelendirme Formu üzerinden talebinizi iletebilirsiniz. Giriş güvenliğinizi birlikte projelendirelim.
